板框壓濾機是一種廣泛應用于化工、制藥、礦業、食品及環保等領域進行固液分離的關鍵設備。其核心工作原理是通過機械壓力，將懸浮液注入由多個濾板與濾框交替排列形成的濾室中，利用過濾介質（濾布）的截留作用實現固體與液體的有效分離。整機性能的穩定與高效，直接依賴于其精密協同的各結構單元。以下將對其主要結構組成及技術作用進行系統闡述。

一、機架系統：設備的承載與導向基礎

機架是壓濾機的整體骨架，通常由兩側的止推板和壓緊板通過兩側的大梁（主梁）剛性連接而成。

止推板：固定于大梁一端，用于支撐濾板組的一端，并與進料管道等接口連接。

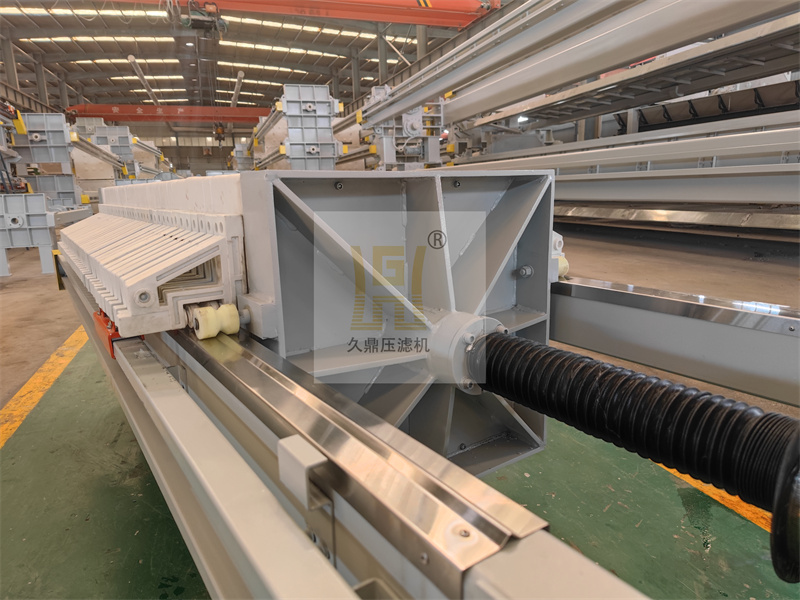

壓緊板：位于大梁另一端，可在壓緊裝置驅動下沿大梁移動，用于壓緊或松開濾板組。

大梁（主梁）：通常為高強度鋼制工字梁或箱型梁，不僅承載濾板、濾框、濾餅及壓緊裝置的全部重量，還為壓緊板的往復運動提供精確的滑動導軌。其剛性與直線度是保證濾室密封、防止濾板錯位及設備平穩運行的關鍵。

二、濾板與濾框系統：構成過濾腔室的核心元件

濾板與濾框是交替排列形成一系列獨立濾室的核心部件，其材質多為增強聚丙烯、橡膠或鑄鐵，需具備足夠的強度、剛度及耐腐蝕性。

濾框：中空框架結構，與兩側的濾板合圍后構成容納濾餅的空間。其上部或中部通常設有進料通道接口。

濾板：板面設計有網狀或凹槽式流道，兩面覆蓋過濾介質（濾布）。其作用包括：支撐濾布、提供濾液流出的通道、與濾框共同形成密封的濾室。根據功能，還有洗滌板（設有洗滌液通道）與非洗滌板之分。

濾室：由濾板、濾框及濾布共同形成的密閉空間。懸浮液在壓力下進入此處，固體被截留形成濾餅，濾液則透過濾布經濾板流道排出。

三、壓緊裝置：提供過濾所需的密封壓力

該裝置是產生并維持濾室密封力的執行機構，確保過濾過程在高壓下進行而不發生泄漏。主要形式有：

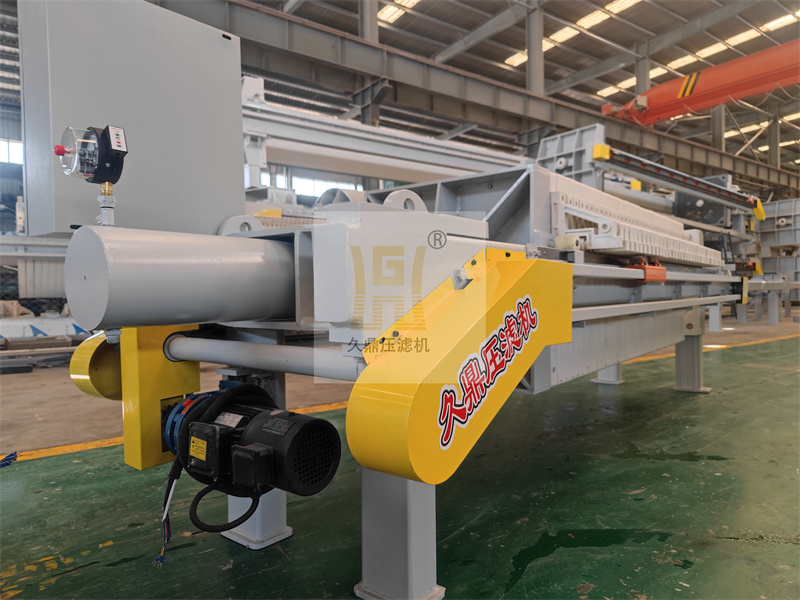

機械壓緊：采用電動螺旋機構或液壓馬達驅動螺旋副，推動壓緊板前進。結構簡單，自鎖性好。

液壓壓緊：由液壓站（油泵、油缸、控制閥等）驅動液壓油缸活塞桿，推動壓緊板。其壓力大、動作平穩、可遠程控制，并能實現自動保壓，是現代大中型設備的首選。

手動壓緊：通過螺旋機構手動操作，僅用于小型實驗室或間歇性處理設備。

四、過濾介質（濾布）與密封系統

過濾介質：通常為專用工業濾布，是直接實現固液分離的功能層。其材質（如聚酯、聚丙烯、尼龍）和孔徑根據物料特性選擇，需兼顧截留精度、透液率、再生性能及使用壽命。

密封系統：主要包括濾板/濾框之間的密封面以及相關管路接口的密封。密封面的平整度、濾布的正確包裹與壓合，共同確保濾室在高壓下的密閉性，防止料漿短路。

五、輔助系統：保障功能完整與操作便利

1.進料系統：由進料泵、管道及閥門組成，負責將待過濾的懸浮液以一定壓力輸送至各濾室。進料壓力直接影響過濾效率和濾餅含水率。

2.濾液排出系統：包括每塊濾板下方的濾液出口、集液管或翻板機構，用于收集和導流從各濾板流出的澄清濾液。分明流（各板濾液可見）和暗流（匯集于總管）兩種形式。

3.洗滌系統（可選）：對于需要回收濾餅中有價值成分或進行深度洗滌的工藝，設有專用的洗滌液通道和接口。洗滌液在壓力下穿透濾餅層，置換其母液。

4.濾布沖洗系統（可選）：自動或半自動裝置，用于在卸餅后對濾布進行反向沖洗，清除堵塞孔隙的細微顆粒，恢復濾布透水性。

5.卸料機構（可選）：包括自動拉板器、振動器或輔助卸餅裝置等，用于在過濾周期結束后自動移開濾板，協助濾餅脫落，減輕勞動強度，提高自動化水平。

6.電氣控制系統：集成于電控柜，通過PLC或繼電器邏輯，對壓緊、進料、保壓、卸壓、拉板、沖洗等工序進行程序化自動控制，實現設備運行的自動化與智能化。

板框壓濾機是一個結構嚴謹、各司其職的綜合性過濾系統。從提供剛性支撐與導向的機架，到構成過濾單元的濾板濾框；從產生核心動力的壓緊裝置，到實現分離功能的過濾介質；再到完成物料輸送、濾液收集、濾餅洗滌與卸除以及整體控制的各類輔助系統，每一部分都發揮著不可替代的技術作用。各部件依據嚴格的力學與工藝要求設計制造并協同工作，共同保證了設備在高壓過濾工況下的密封性、可靠性以及高效的固液分離性能。深入理解其結構原理，是進行設備正確選型、規范操作、維護保養及故障診斷的基礎。
